Saç pano, elektrik dağıtım ve kumanda devrelerinin monte edildiği, çelik sacdan üretilen koruyucu muhafaza elemanıdır. Endüstriyel tesislerden konut tipi elektrik sistemlerine kadar geniş kullanım alanına sahiptir. KRC Elektromarket saç pano kategorisinde Tekpan ve Çetinkaya markalarına ait duvar tipi, serbest dikili ve klemens kutusu modelleri bulunmaktadır.
Saç pano, elektrik sistemlerindeki şalt ve kumanda ekipmanlarını dış etkenlere karşı koruyan metal muhafaza elemanıdır. İçerisine monte edilen devre elemanlarını toz, nem, darbe ve yetkisiz erişime karşı koruyarak sistemin güvenli çalışmasını sağlar.
Saç pano içerisine kontaktör, kompakt şalter, sigorta ve röle gibi şalt grubu bileşenler monte edilir. Panodaki bu ekipmanların doğru yerleşimi ve kablolama düzeni, sistemin verimli ve güvenli çalışması için kritik öneme sahiptir.
Saç panolar montaj şekli, boyut ve koruma sınıfına göre farklı tiplerde üretilmektedir:
Doğru saç pano seçimi için şu kriterler göz önünde bulundurulmalıdır:
Saç pano fiyatları; boyut, malzeme kalınlığı, IP koruma sınıfı ve marka tercihine göre değişiklik gösterir. Küçük klemens kutuları ekonomik fiyat aralığında yer alırken, büyük boyutlu serbest dikili panolar daha yüksek bütçe gerektirir. Tekpan ve Çetinkaya gibi yerli üretim markalar, ithal alternatiflere göre uygun fiyat avantajı sunar.
IP koruma sınıfı, panonun katı cisim ve suya karşı dayanıklılık seviyesini belirtir. İlk rakam toz korumasını, ikinci rakam su korumasını ifade eder. IP54 sınıfı toza karşı korumalı ve sıçrayan suya dayanıklıdır. IP65 sınıfı ise tamamen toz geçirmez ve her yönden gelen su jetine dayanıklıdır. Dış mekan uygulamalarında en az IP65 tercih edilmelidir.
Pano boyutu, içerisine monte edilecek ekipman sayısına göre hesaplanır. Her şalter, kontaktör veya röle belirli bir modül genişliği kaplar. Toplam modül sayısı hesaplanarak uygun DIN ray uzunluğu ve pano boyutu belirlenir. Gelecekteki genişleme ihtiyacı için en az %20 boş alan bırakılması tavsiye edilir.

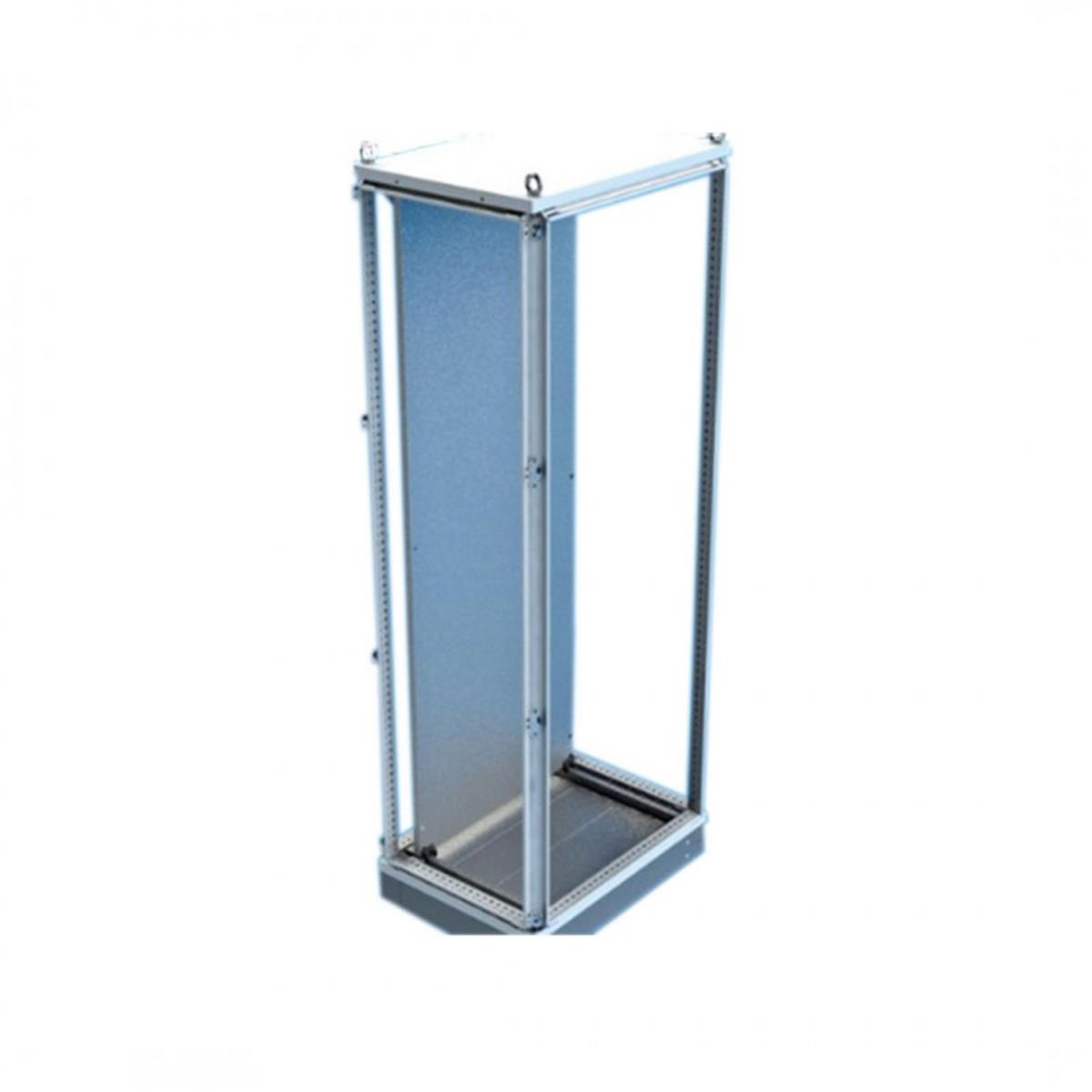

Duvar tipi panolar duvara montaj aparatı ile sabitlenir ve genellikle 600x1000mm boyutuna kadar üretilir. Konut, ofis ve küçük ticari uygulamalar için uygundur. Serbest dikili panolar ise zemine yerleştirilir, 2000mm yüksekliğe kadar çıkabilir ve büyük endüstriyel sistemlerde ana dağıtım panosu olarak kullanılır. Ekipman sayısı fazla olan projelerde serbest dikili pano tercih edilmelidir.
Pano montajında zemin düzgünlüğü, havalandırma mesafesi ve kablo giriş yönü kontrol edilmelidir. Duvar tipi panolarda taşıma kapasitesine uygun dübel ve vida kullanılmalıdır. Pano kapağının rahatça açılabilmesi için ön tarafta en az 80cm boşluk bırakılmalıdır. Topraklama bağlantısı montaj tamamlandıktan sonra mutlaka kontrol edilmelidir.
