Kaçak Akım Rölesi

Kaçak akım rölesi, elektrik tesisatlarında oluşabilecek tehlikeli akım kaçaklarını algılayarak devreyi otomatik olarak kapatan ve elektrik çarpması ile yangın riskini önlemeye yardımcı olan önemli bir güvenlik ekipmanıdır. Özellikle evler, iş yerleri ve endüstriyel alanlarda insan sağlığını ve mal güvenliğini korumak için tercih edilen bu cihaz, elektrik altyapısının vazgeçilmez parçasıdır.

Elektrik sistemlerindeki değişken değerler, zaman zaman kaçak akım oluşumuna sebep olabilir. Kaçak akım rölesi, faz ve nötr iletkenleri üzerinden geçen akımların eşitliğini denetler. Eğer fark belirli eşiği geçerse (örneğin 30mA), sistem otomatik olarak devreden çıkarılır. Bu koruma mekanizması sayesinde kullanıcı ciddi zarar görmez, sistem güvenliği sağlanır.

Kaçak Akım Rölesi Nedir ve Ne İşe Yarar?

Elektrik Kaçaklarını Önleyen Hayati Bir Cihaz

Kaçak akım rölesi (KAK rölesi), elektrik tesisatında insan vücuduna ya da yangına neden olabilecek kaçak akımları algılayarak müdahale eden bir koruma anahtarıdır. Cihazın temel amacı; canlıların elektrik akımı ile temas etmesi ya da tesisattan kaynaklı yangınların önlenmesidir.

Sadece konutlarda değil, hastane, okul, atölye ve ağır sanayi gibi ortamlarda da kullanımı oldukça önemlidir. Özellikle çocuklu evlerde ve hassas cihazların bulunduğu yerlerde gerekliliği artar. Kaçak akım rölesi, elektrik akımı dengesizliği oluştuğu anda saniyeler içinde müdahale ederek olası felaketleri önler.

Kaçak Akım Rölesi Çalışma Prensibi

Cihazın temel prensibi oldukça basittir. Elektrik devresindeki giriş (faz) ve çıkış (nötr) akımları sürekli izlenir. Eğer bu iki değer arasında fark oluşursa, yani bir yerde enerji başka bir yöne kaçarsa, kaçak akım rölesi devreyi otomatik olarak keser.

Bu fark genellikle topraklama hataları, yalıtım problemleri veya arızalı cihazlar nedeniyle oluşur. Röle içerisindeki toroid transformatör sayesinde akımlar analitik olarak değerlendirilir. Belirlenen eşiğin (örn. 30mA) üzerine çıkan fark algılandığında cihaz tetiklenir ve devre açılır.

Kaçak Akım Rölesi Çeşitleri

30mA ve 300mA Kaçak Akım Rölesi Arasındaki Farklar

30mA kaçak akım röleleri genellikle insan hayatını korumaya yönelik olarak evlerde ve ofislerde tercih edilir. İnsan vücudunun 30mA üzerindeki akımlarda ciddi zarar görebileceği düşünülerek bu sınır belirlenmiştir. Islak ortamlarda bu değer daha da önem kazanır.

300mA röleler ise daha çok yangın koruma amacıyla fabrikalar, şantiyeler ve sanayi tesislerinde kullanılmaktadır. Bu tip ürünlerde amaç, insan değil altyapının fiziksel güvenliğini sağlamaktır. Aşağıdaki tablo değer farkını özetlemektedir:

A Tipi, AC Tipi ve B Tipi Röle Seçenekleri

Kaçak akım rölelerinde AC tipi yalnızca alternatif akımı algılayan en temel modeldir. A tipi röleler ise hem AC hem de DC bileşenli kaçak akımlara karşı koruma sağlar. Bu özellik, özellikle elektronik cihazların yoğun kullanıldığı ortamlarda tercih edilir.

B tipi kaçak akım röleleri, her tür AC ve DC kaçak akımın yanı sıra yüksek frekanslı harmonik kaçakları da algılayabilir. Bu model; inverterli makineler, solar sistemler ve asansör sistemleri gibi kompleks sistemler için ideal çözümdür.

Monofaze ve Trifaze Kaçak Akım Rölesi Modelleri

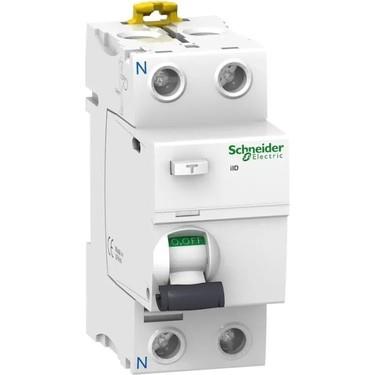

Monofaze röleler genellikle konut tipi 220V elektrik sistemleri için uygundur. 2 kutuplu yapıdadır ve faz+nötr hattını kontrol eder. Sade kurulum ve düşük maksimum akım ihtiyacı olan yerlerde rahatlıkla kullanılabilir.

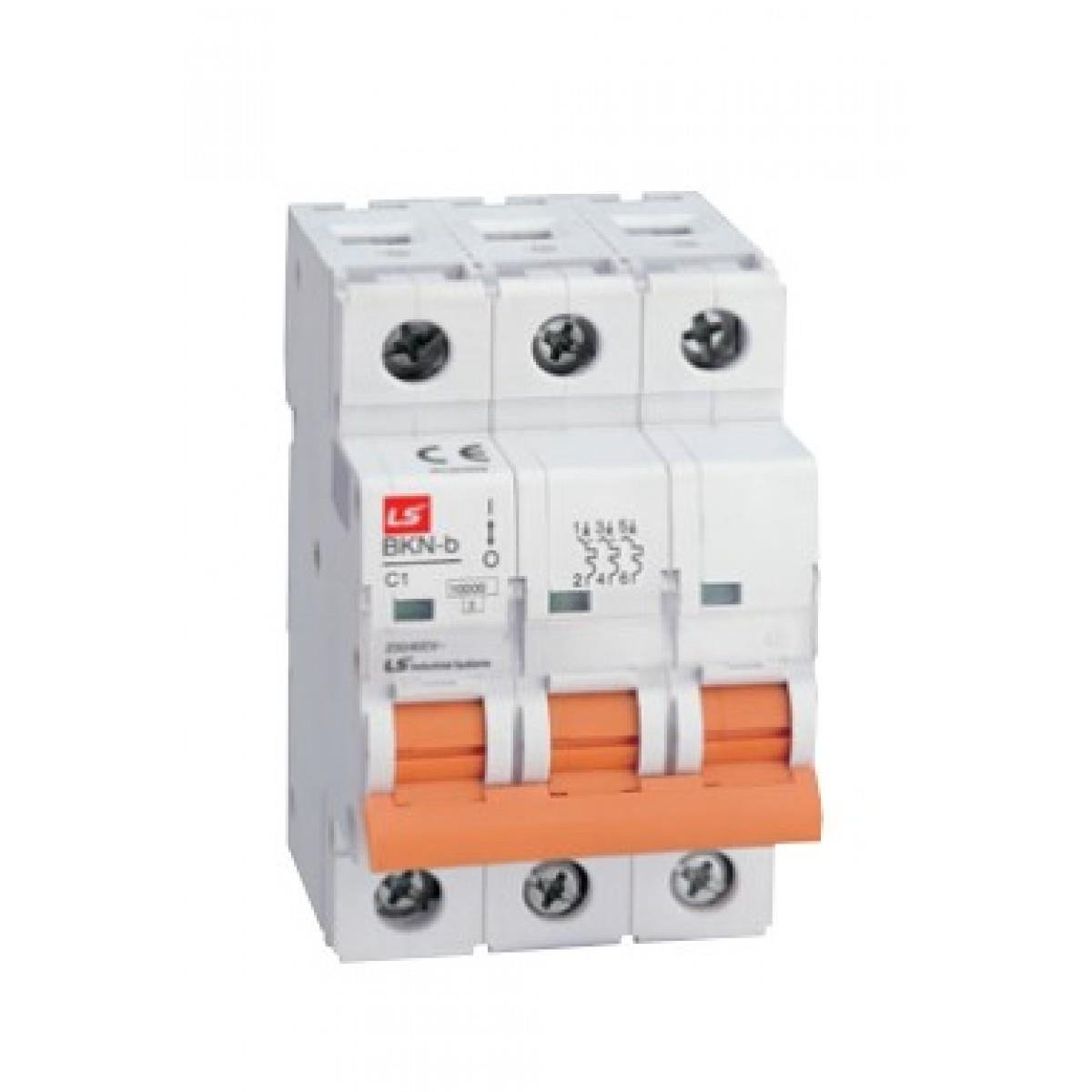

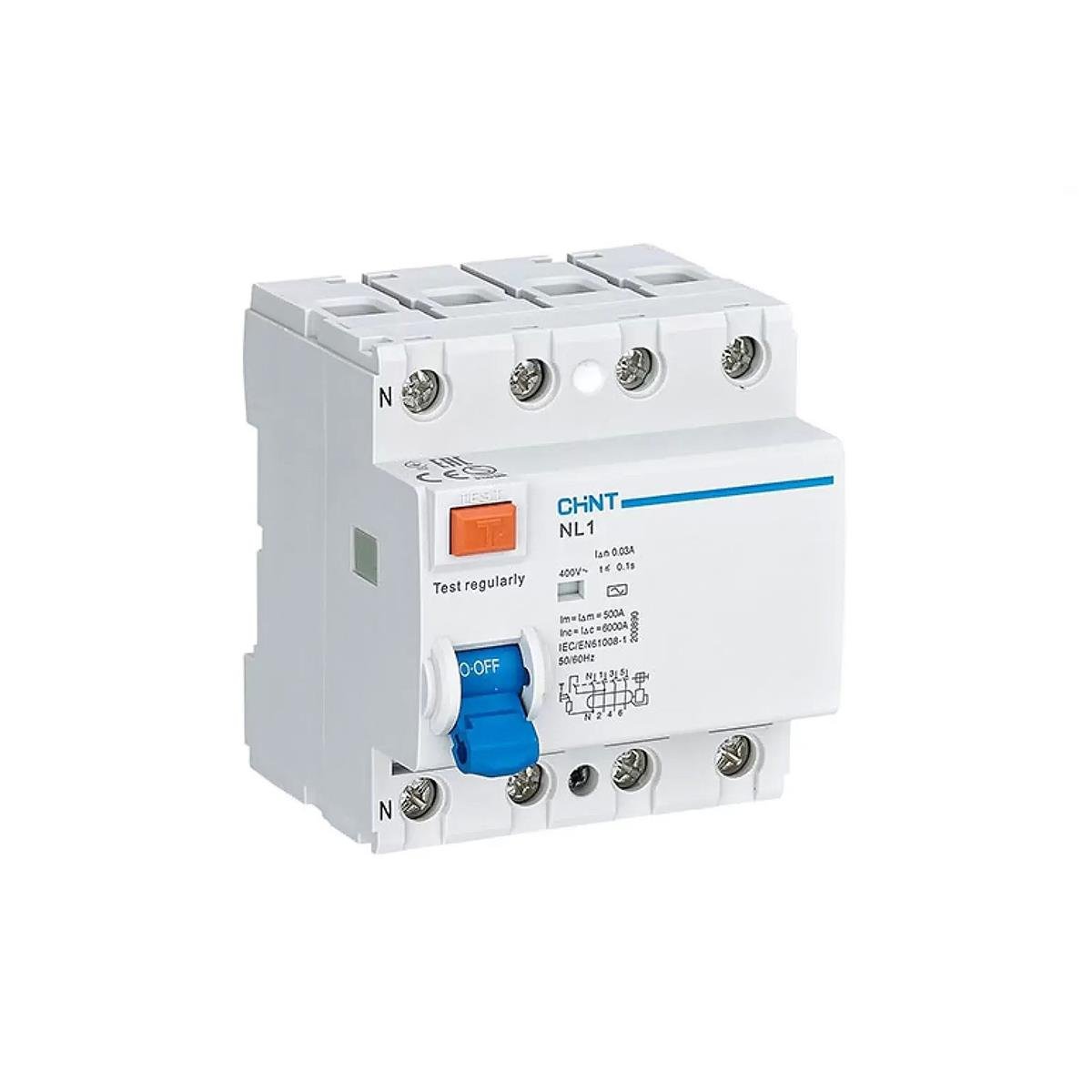

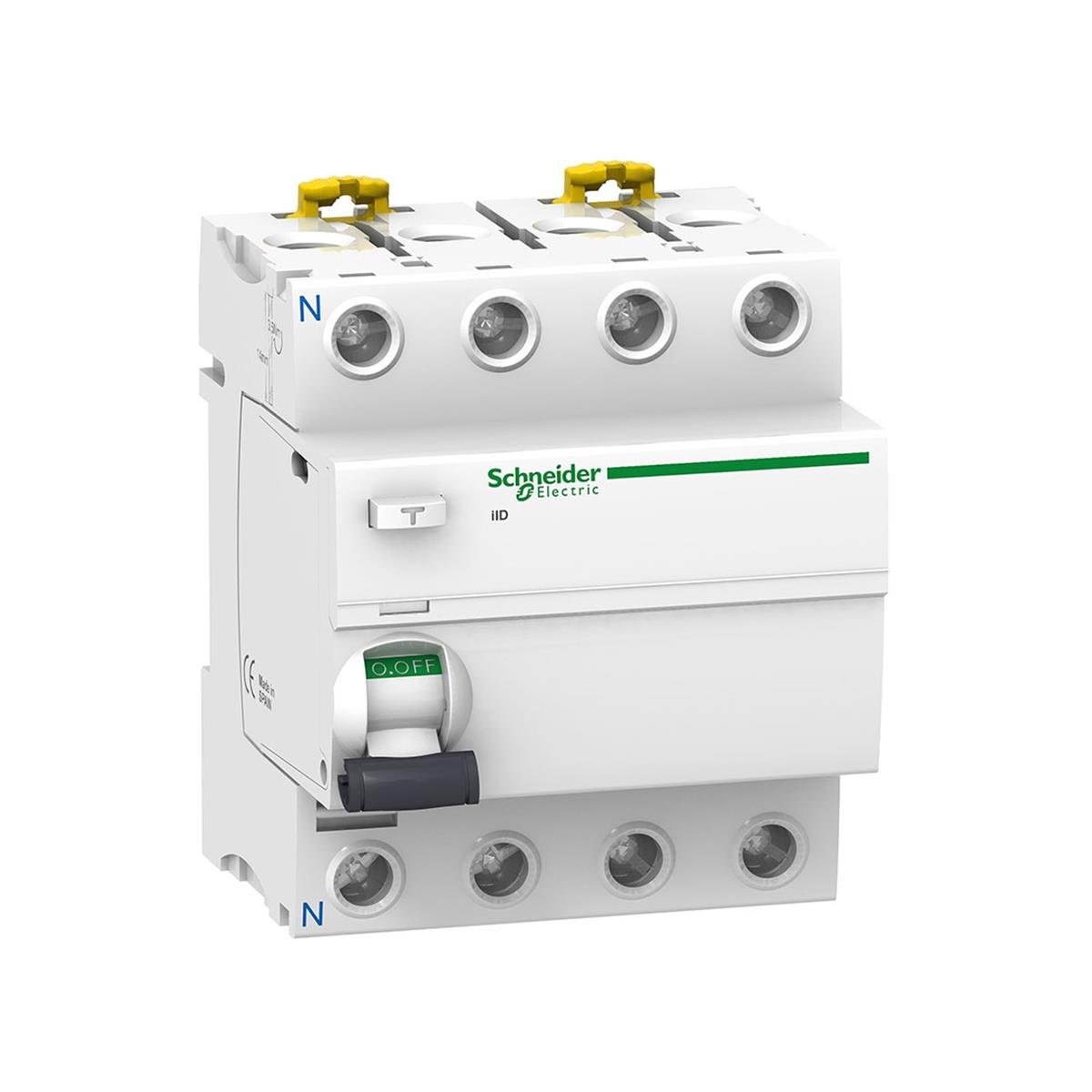

Trifaze röleler ise 380V’luk 3 faz 1 nötr sistemlere uygulanır. Genellikle 4 kutuplu olan bu röleler üç fazlı makinelerle çalışan iş yerlerinde tercih edilir. Aşırı yük çeken ve yüksek güçle çalışan makinelerde kaçak akımı daha etkin kontrol eder.

Kaçak Akım Rölesi Fiyatları

Röle Fiyatlarını Etkileyen Faktörler

Kaçak akım rölesi fiyatları birçok kritere bağlıdır. Akım kapasitesi (25A, 40A, 63A gibi), kaçak akım eşiği (30mA, 300mA), kutup sayısı (2 veya 4 kutuplu), tipi (A/AC/B tipi) ve markası fiyat üzerinde belirleyicidir.

Örneğin bir 40A 30mA A tipi röle ile 100A B tipi trifaze röle arasında ciddi bir fiyat farkı bulunabilir. Ayrıca ürünün UL, IEC gibi güvenlik sertifikalarına sahip olması da maliyeti artırabilir.

En Uygun Fiyatlı Kaçak Akım Rölesi Nereden Alınır?

Kaçak akım rölesi satın almak için KRC Elektro Market avantajlı fiyatlar sunar. Düzenli olarak yapılan kampanyalar ve indirimlerle, ihtiyaçlarınıza uygun modelleri uygun fiyatlarla bulabilirsiniz.

Kaçak Akım Rölesi Montajı ve Bağlantısı

Adım Adım Kaçak Akım Rölesi Nasıl Bağlanır?

Kaçak akım rölesi montajı doğru yapıldığında yüksek koruma sağlar. Bağlantı sırasında yapılacak küçük bir hata cihazın düzgün çalışmamasına yol açar. İşte temel bağlantı adımları:

• Sigorta kutusunun enerjisi kesilerek güvenli çalışma sağlanır.
• Faz hattı rölenin girişindeki L kutuplarına, nötr hattı ise N kutbuna bağlanır.
• Cihaz yerine sabitlenir ve çıkış kabloları tüketici panoya bağlanır.
• Sistem enerjilendirilir ve test tuşu ile cihazın çalışıp çalışmadığı kontrol edilir.

Profesyonel Montajın Önemi

Her ne kadar montaj adımları basit görünse de kaçak akım rölesi elektrik güvenliği ile doğrudan ilişkilidir. Yanlış bağlantı yangına ya da cihaz arızasına neden olabilir. Bu nedenle montaj işinde uzman bir elektrik teknisyeninden hizmet alınması önerilir.

Ayrıca bazı kullanıcılar rölenin test tuşunu düzenli kullanmayı unutabilmektedir. Bu test, cihazın aktif olarak çalışıp çalışmadığını göstermek açısından önemlidir. Montajı takiben kullanıcının da bu kontrole alışkanlık haline getirmesi, güvenliğin devamı için şarttır.

Kaçak Akım Rölesi Kullanmanın Avantajları

Elektrik Çarpmalarına ve Yangına Karşı Tam Koruma

Kaçak akım rölesi kullanımı sayesinde kullanıcılar elektrik tesisatlarında yaşanabilecek olası arızalara karşı bilfiil korunur. Özellikle yaşlılar ve çocukların bulunduğu ortamlarda elektrik çarpması riskini sıfıra indirir.

Yangın güvenliği açısından da oldukça etkilidir. Cihaz, 300 mA’lik bir kaçak akımı algıladığında, yalıtım hatalarından kaynaklanan sıcaklık artışını büyümeden engeller. Böylece potansiyel yangın vakaları önceden durdurulur.

Kullanıcılar için kaçak akım rölesi, küçük bir yatırımla büyük bir güvenlik sistemine sahip olmak anlamına gelir. Doğru ürünü seçip kaliteli bir montajla desteklendiğinde elektriği güvenle kullanabilirsiniz.
