Ampermetre, bir elektrik devresinden geçen akımı amper cinsinden ölçen panel tipi gösterge cihazıdır. Devreye seri bağlanarak çalışır ve 100A üzerindeki yüklerde akım trafosu ile birlikte kullanılır. Doğrudan akımı ölçer; gerilim ölçümü için voltmetre, güç ölçümü için wattmetre kullanılır.
KRC Elektromarket'te Enda, Entes, Grup, Gwest, Sigma ve Tork markalarının analog, dijital ve şebeke analizörü modelleri bulunur. Stoktaki on yedi model 22mm sinyal tipinden 96x96 boyutlu pano modellerine kadar farklı tasarım ihtiyaçlarını karşılar. Diğer pano ölçü cihazları için ölçme kategorisindeki çözümler birlikte değerlendirilebilir.
Akım ölçüm cihazları çalışma teknolojisi ve montaj tipine göre dört ana grupta toplanır. KRC Elektromarket stoğunda her grubun temsilcileri bulunur.
Analog Sinyal Tip Ampermetre
Sigma SL2222AMW1 gibi sinyal tipi modeller iğneli gösterge kullanır ve 22mm çaplı panel deliğine oturur. 0-100A aralığında doğrudan ölçüm yapar; mekanik basitliği nedeniyle kumanda ve kontrol panolarında elektrikçilerin tercih ettiği bir çözümdür.

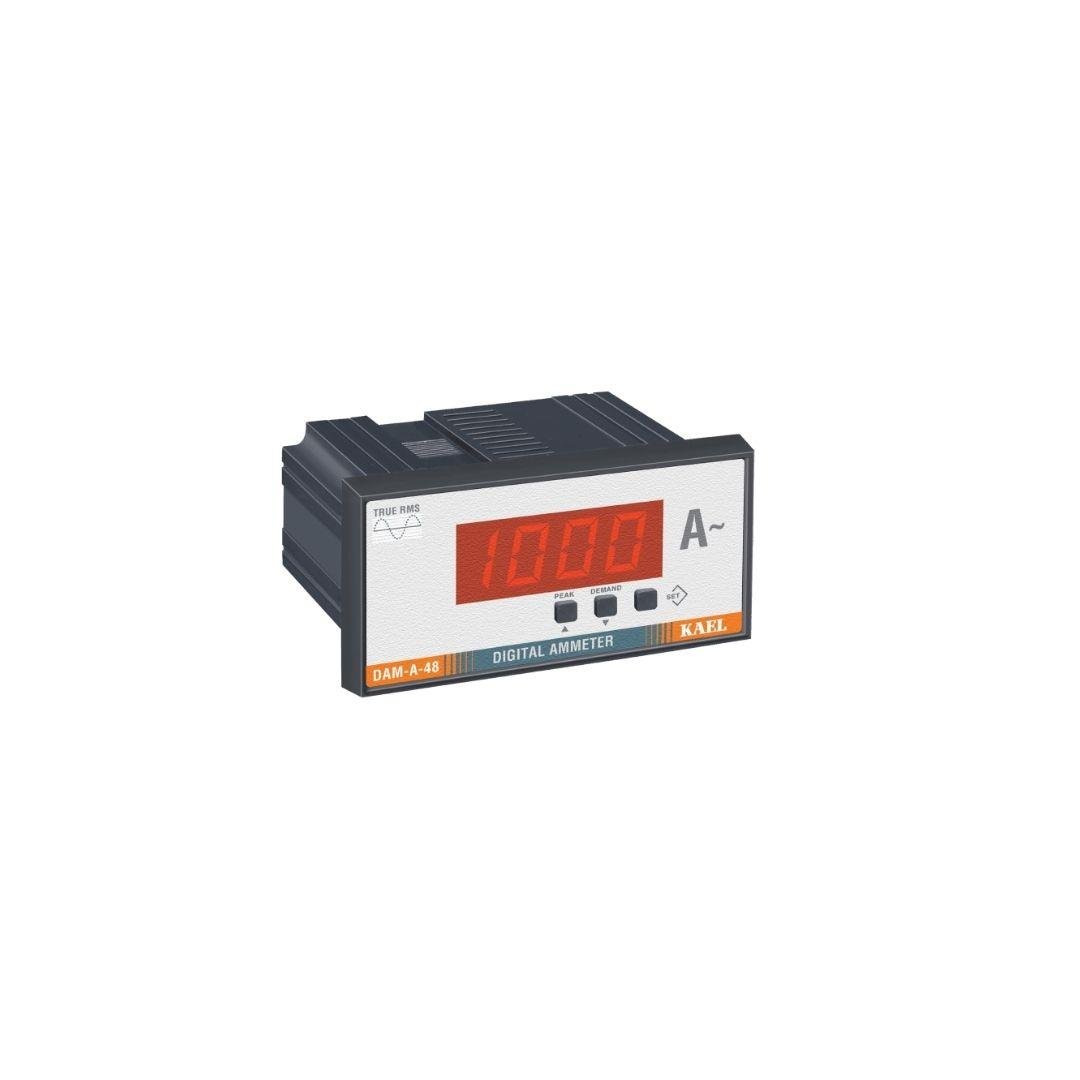

Dijital LED Ampermetre

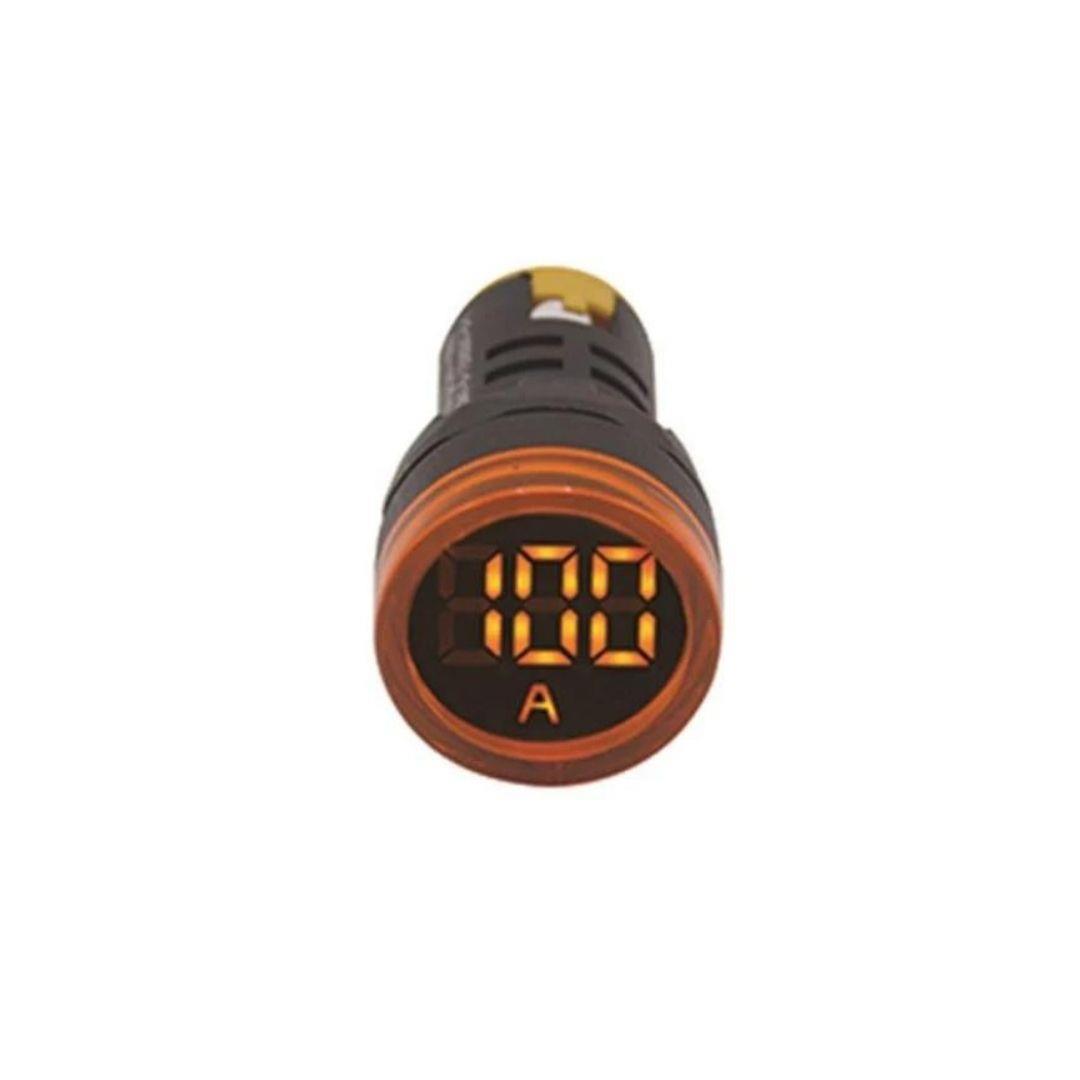

Tork AD116DSA ve Gwest 6511-6515 serisi LED ekranlı modeller 0-100A aralığını rakamla gösterir. Yeşil, kırmızı, sarı, mavi ve beyaz LED seçenekleri sayesinde her faz hattı için ayrı renk kodlaması yapılabilir. 22mm çap standardı sinyal lambası deliklerine doğrudan oturmasını sağlar.
Çok Fonksiyonlu Şebeke Analizörü Ampermetreleri

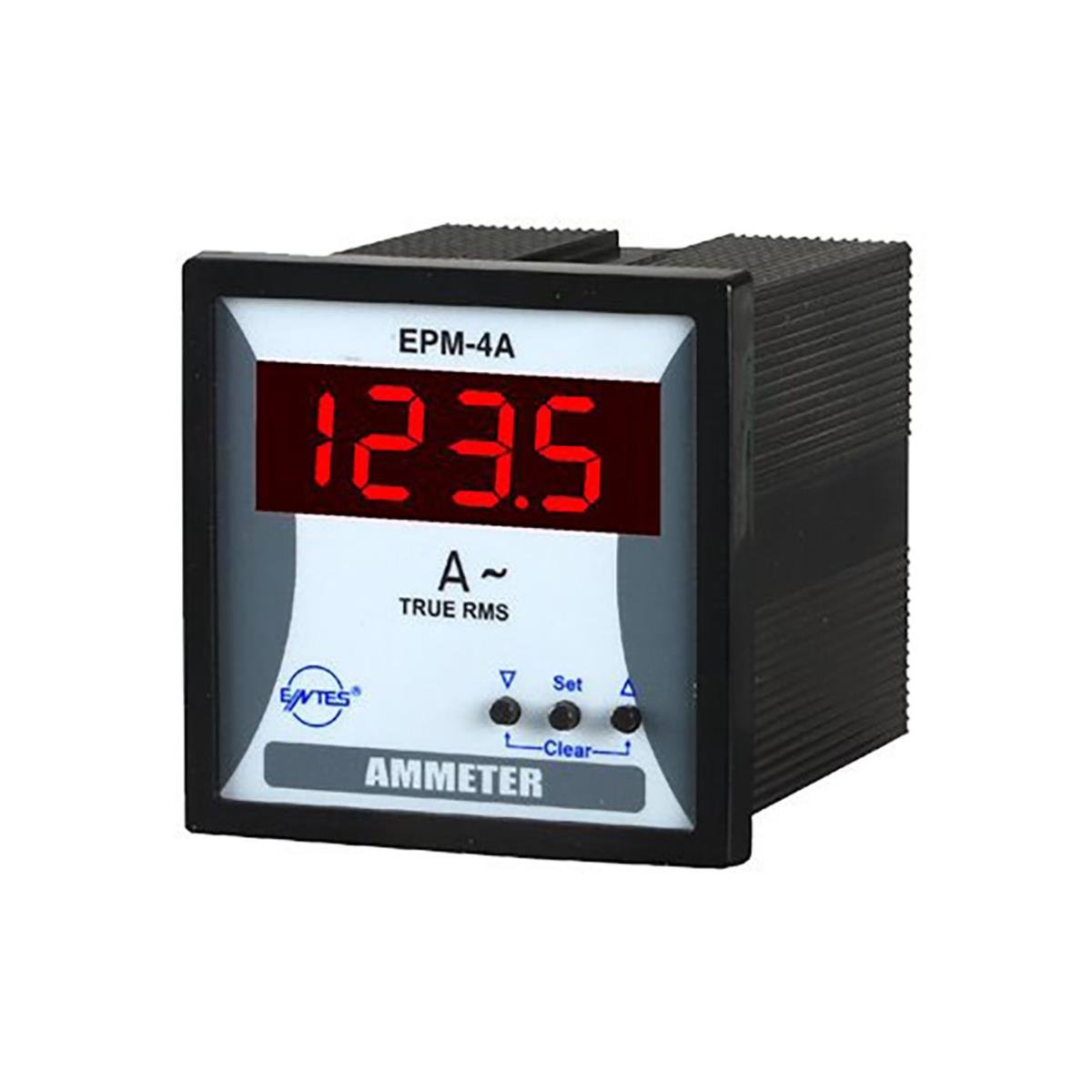

Entes EPM serisi (EPM4C72, EPM4A72, EPM-4C-96, EPM-34-96, EPM-4D-72) ölçüm aralığını 1-10000/5A'e kadar genişletir. EPM-34-96 modeli 0,5 doğruluk sınıfı ve 24-250V AC/DC geniş besleme aralığı sunar; trafo merkezi ve endüstriyel ana panolarda sahada yaygın kullanılan bir çözümdür.
Pens Ampermetre
Portatif kullanım için panel tipi yerine pens ampermetre kategorisi tercih edilir. Pens tip modeller iletkenin etrafından açılan kıskaç ile devreyi kesmeden akım ölçer; saha bakım çalışmalarında ve arıza tespitinde elektrikçilerin tercih ettiği bir ölçüm aracıdır.
Cihaz seçiminde devreye uygun ölçüm aralığı, besleme ve panel boyutu üç temel kriterdir.
Ölçüm Aralığı ve Doğruluk Sınıfı
Doğrudan bağlanan modeller genelde 100A'e kadar ölçer. Daha yüksek akımlar için sekonder devresinde 5A çıkış veren akım trafosu ile birlikte kullanılır. Entes EPM-34-96 modelinde 0,5 doğruluk sınıfı sahada en yaygın görülen yüksek hassasiyet değeridir.
Besleme Gerilimi ve Bağlantı
Standart modeller 230V AC besleme ile çalışır. EPM-34-96 gibi geniş aralık modeller 24-250V AC/DC kabul eder ve DC kontrol panolarında da kullanılır. Yanlış besleme bağlantısı dijital ekranı kalıcı olarak hasara uğratır; pratikte karşılaşılan en yaygın arıza nedenlerinden biridir.
Panel Montaj Boyutu
22mm sinyal lambası, 72x72mm ve 96x96mm üç ana boyut standardıdır. Pano tasarımı önceden 72mm açılmışsa Entes EPM4C72 veya EPM-4D-72 modelleri uygundur. 96mm panellerde EPM-4C-96 veya EPM-34-96 modeli doğrudan yerleşir.
Bağlantı şekli cihaz tipine ve ölçülecek akım değerine göre üç ana yöntemde uygulanır. Doğru bağlantı seçimi hem ölçüm hassasiyeti hem cihaz güvenliği için belirleyicidir.
Seri Bağlantı (Panel Tip)
Panel tipi cihaz devreye seri bağlanır. Akımın geçtiği iletken giriş klemensine, devre devamı çıkış klemensine bağlanır. Cihaz devre üzerinden geçen akımı ölçerek değer üretir.
Sahada en yaygın hata: Ampermetreyi voltmetre gibi paralel bağlamak cihazı kısa devre yapar ve kalıcı hasara yol açar. Müşterilerimizin en sık karşılaştığı arıza nedenidir.
Akım Trafosu ile Bağlantı (Yüksek Akım)
100A üzerindeki yüklerde doğrudan ölçüm yapılmaz. Akım trafosu kullanılır; primer sargı yük hattına geçirilir, sekonder sargı 5A çıkış üretir ve ölçüm aleti bu çıkışı okur. Üç fazlı sistemlerde her faz için ayrı toroid sargı kullanılır. Entes EPM-4D-72 modeli 1-10000/5A oranında trafolu bağlantıya uygundur.
Pens Kıskaç Bağlantısı (Devre Kesmeden)
Pens tip modeller iletkenin etrafından açılan kıskaç ile bağlanır. Devre kesilmeden ölçüm yapılır; bakım, arıza tespiti ve sahada saha ölçümlerinde kullanılır. Sabit pano izleme için uygun değildir.
Akım gösterge cihazı hem endüstriyel hem ticari panolarda kullanılan standart bir bileşendir.
Endüstriyel Pano İçi Ölçüm
Trafo merkezleri, üretim hatları ve ana dağıtım panolarında her faz için ayrı bir gösterge kullanılır. Şebeke analizörü modeller üç faz akımını tek cihazda gösterir ve sahada pano içi kablo yükünü azaltır.
Kontaktör ve Motor Devreleri
Kontaktör çıkışlarındaki yük akımını izlemek için sinyal tip veya dijital LED modeller kullanılır. Motor devrelerinde elektrikçilerin tercih ettiği uygulama, kontaktör çıkışına her faz için ayrı renk kodlu LED gösterge yerleştirmektir.
Saha Bakım ve Arıza Tespiti
Sabit pano dışında devrede ölçüm gereken durumlarda pens tip ölçüm cihazı kullanılır. Bakım ekiplerinin sahada en sık başvurduğu araçlardan biridir ve devre kesmeden akım okuma imkanı sağlar.
Kompanzasyon Panoları
Reaktif güç kompanzasyon panolarında Entes EPM serisi her kademedeki akım değerini izler. Grup Arge GA2104 SVC30 endüktif yük sürücüsü gibi çözümlerle birlikte kullanılır ve sistem dengesini doğrular. Tam şebeke izlemesi için enerji analizörü modelleri akım değerine ek olarak gerilim, güç ve harmonik analizi yapar.
Doğru cihaz seçimi devrenin güvenli izlenmesini ve sistem verimliliğini doğrudan etkiler. Üç kriter belirleyicidir.
Ölçüm Aralığını Belirleyin
100A altı yüklerde doğrudan bağlantılı dijital LED veya analog modeller yeterlidir. Yüksek akımlarda akım trafosu çıkışı 5A olan modeller kullanılır; Entes EPM-4D-72 bu uygulamada 1-10000/5A aralığını destekler.
Doğrudan veya Trafolu Bağlantı
Doğrudan bağlantılı modeller pano içi kablo girişine seri bağlanır. Trafolu modeller akım trafosunun ikincil sargısına bağlanır ve yüksek akımlarda güvenli ölçüm yapar. Trafonun dönüştürme oranı (örn. 200/5A) cihazın okuma değeriyle eşleşmelidir; sahada en sık karşılaşılan kurulum hatalarından biri trafo oranını cihaz aralığıyla eşleştirmemektir.
Panel Boyutuna Uygun Kasa Seçimi
Pano deliği önceden açılmışsa cihaz boyutu mutlaka uyumlu seçilmelidir. 22mm sinyal lamba boyutu küçük gösterge panellerde, 72x72 ve 96x96 boyutları endüstriyel ana panolarda standart kullanılır. Sahada en yaygın görülen montaj hatası, deliğe uygun olmayan kasa seçimidir.
Ampermetre, bir elektrik devresinden geçen akım şiddetini amper cinsinden ölçen cihazdır. Yalnızca akımı ölçer; gerilim ölçümü için voltmetre, güç ölçümü için wattmetre kullanılır. KRC Elektromarket'te bulunan modeller 100A'e kadar doğrudan ölçüm yapar, daha yüksek değerler için akım trafosu ile birlikte kullanılır.
Cihaz devreye seri bağlanır. Akımın geçtiği iletken giriş klemensine, devre devamı çıkış klemensine bağlanır. Doğrudan paralel bağlanması ölçüm aletini kısa devre yapar ve kalıcı hasara yol açar. Müşterilerimizin en sık karşılaştığı hatalardan biri voltmetreyi seri, akım göstergesini paralel bağlamaktır.
Panel ampermetre pano içine sabit monte edilir ve devreye seri bağlanır; sürekli izleme için kullanılır. Pens ampermetre portatif bir cihazdır ve iletkeni kıskacın içine alarak devre kesilmeden akım ölçer; bakım ve arıza tespitinde elektrikçilerin tercih ettiği bir araçtır. Çok fonksiyonlu portatif ölçüm için multimetre modelleri akım dahil gerilim, direnç ve süreklilik testi de yapar.
Doğrudan ölçüm yerine akım trafosu kullanılır. Trafonun primer sargısı yük hattına geçirilir, sekonder sargısı 5A çıkış üretir ve ölçüm aleti bu çıkışı okur. Entes EPM-4D-72 modeli 1-10000/5A oranında trafolu ölçüme uygundur.
Analog modeller iğneli gösterge ile akımı gösterir ve mekanik yapısı nedeniyle düşük maliyetlidir. Dijital LED modeller rakamla gösterir, doğruluk sınıfı daha yüksektir ve değer okuması daha hızlıdır. Pano değerlerinin kayıt altına alındığı uygulamalarda dijital tercih edilir.
Doğruluk sınıfı, cihazın ölçüm sapma toleransını yüzde olarak gösterir. 0,5 sınıf ±%0,5 sapma demektir ve enerji yönetim sistemlerinde aranır. Standart sinyal tip modeller 1,5-2,5 sınıfında üretilir; kontrol ve izleme amaçlı kullanımlar için yeterlidir.
