Toroid Akım Trafosu

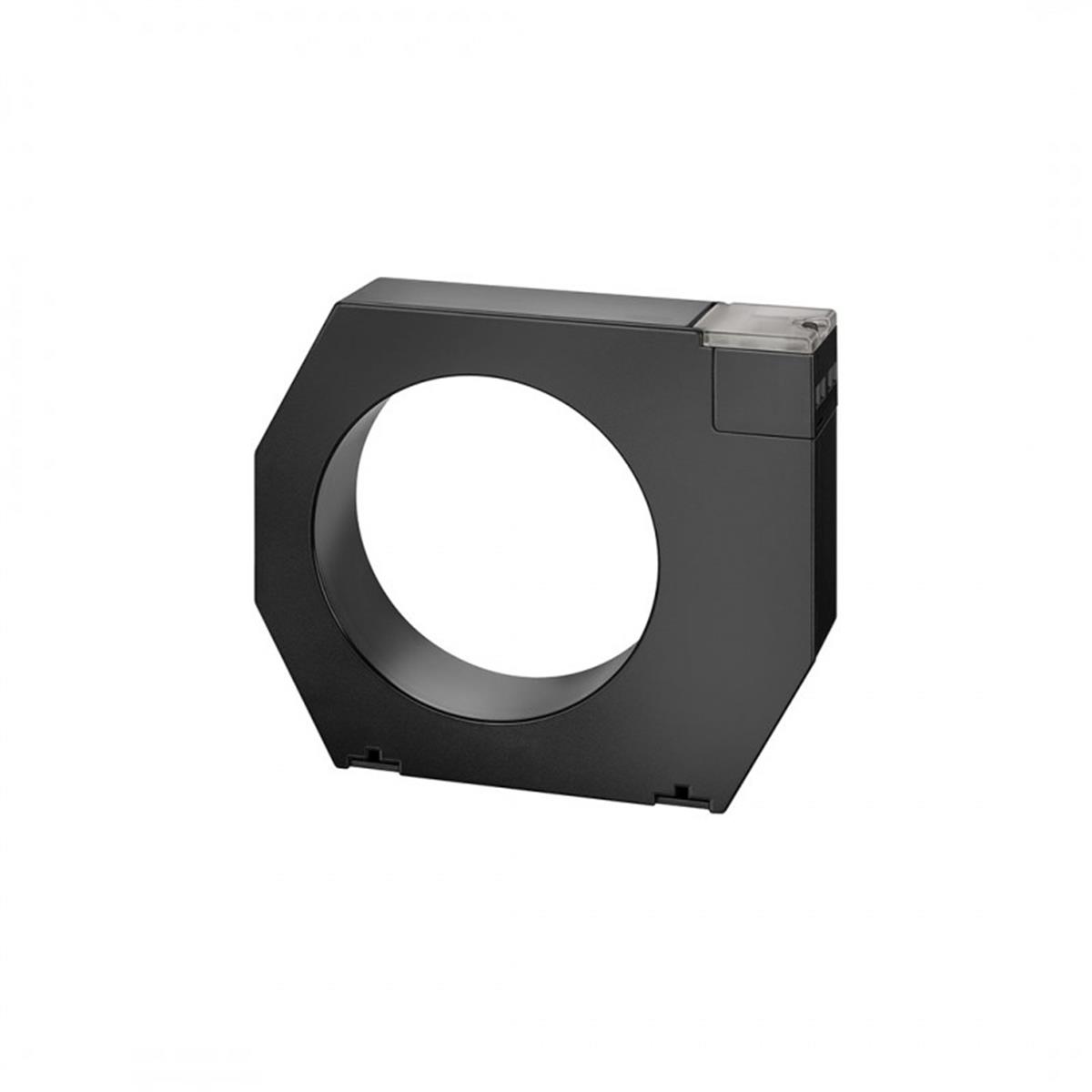

Toroid akım trafosu, elektrik tesisatlarında kaçak akım algılama ve akım ölçüm amacıyla kullanılan halka biçimli transformatördür. İletkenler trafo halkasının içinden geçirilir ve faz-nötr akım dengesizliği ölçülerek kaçak akım tespit edilir. KRC Elektromarket toroid akım trafosu kategorisinde Sigma ve Siemens markalarına ait farklı çap ve hassasiyet seviyelerinde modeller bulunmaktadır.

Toroid Akım Trafosu Nedir, Ne İşe Yarar?

Toroid akım trafosu, halka şeklindeki ferrit veya demir tozu çekirdeğe sarılmış ikincil sargıdan oluşan bir ölçüm transformatörüdür. Birincil iletkenler halkadan geçirilir ve ikincil sargıda orantılı bir akım üretilir. Bu akım değeri koruma rölesi veya ölçüm cihazı tarafından okunur.

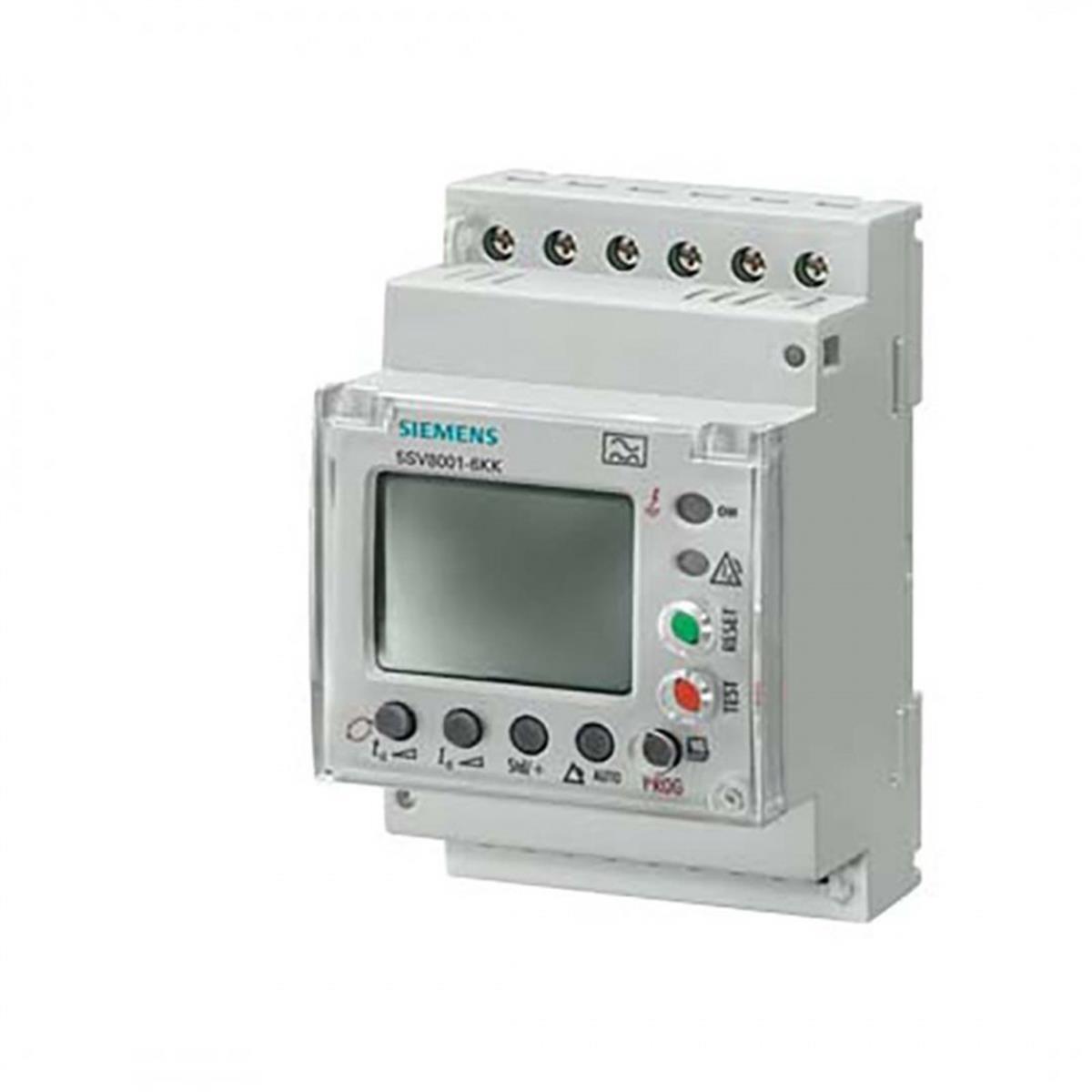

Toroid akım trafosu, kaçak akım rölesi ile birlikte çalışarak tesisattaki kaçak akımları algılar ve devreyi güvenli şekilde keser. Özellikle ana dağıtım panolarında, endüstriyel tesislerde ve yangın koruması gereken sistemlerde kullanılır.

Toroid Akım Trafosu Çeşitleri

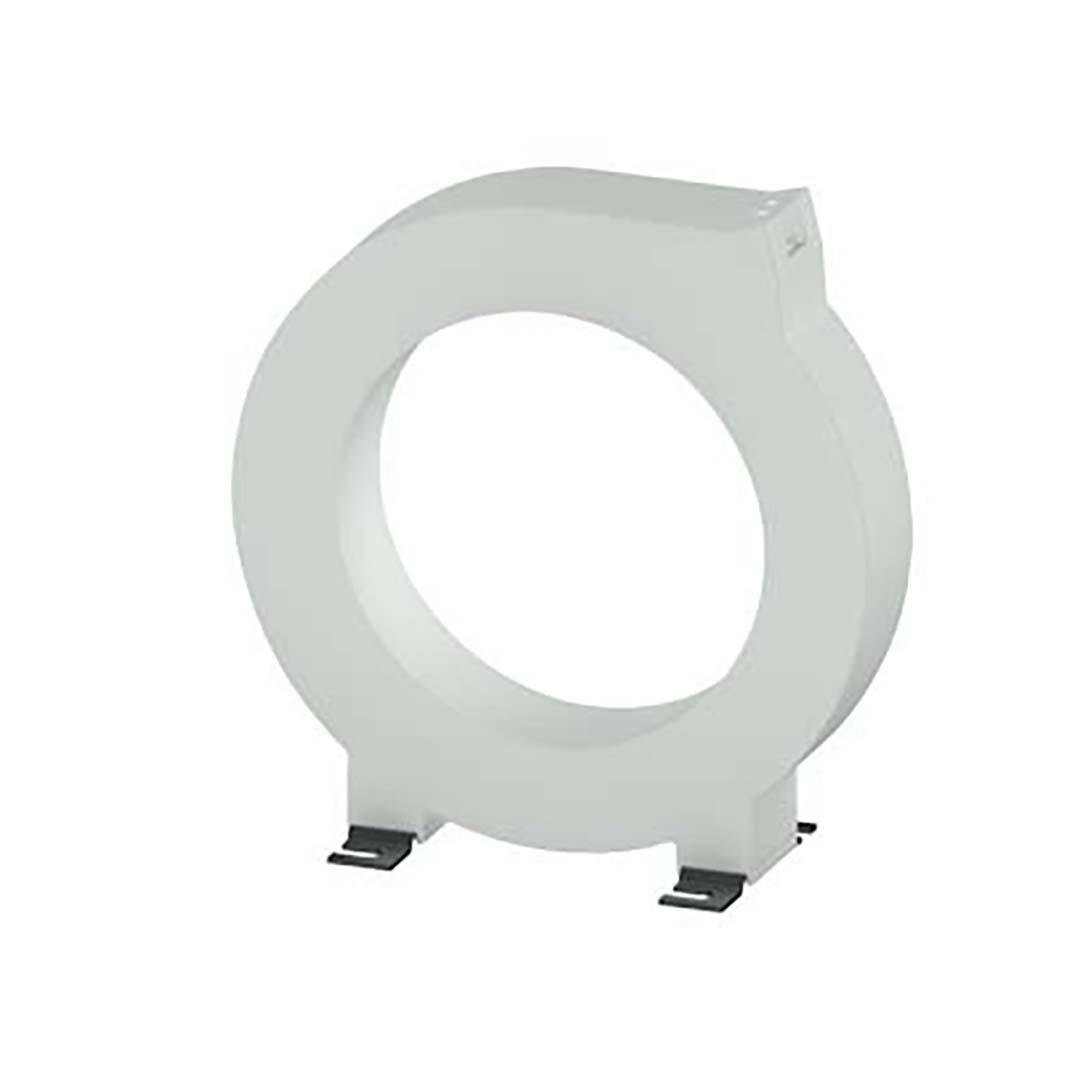

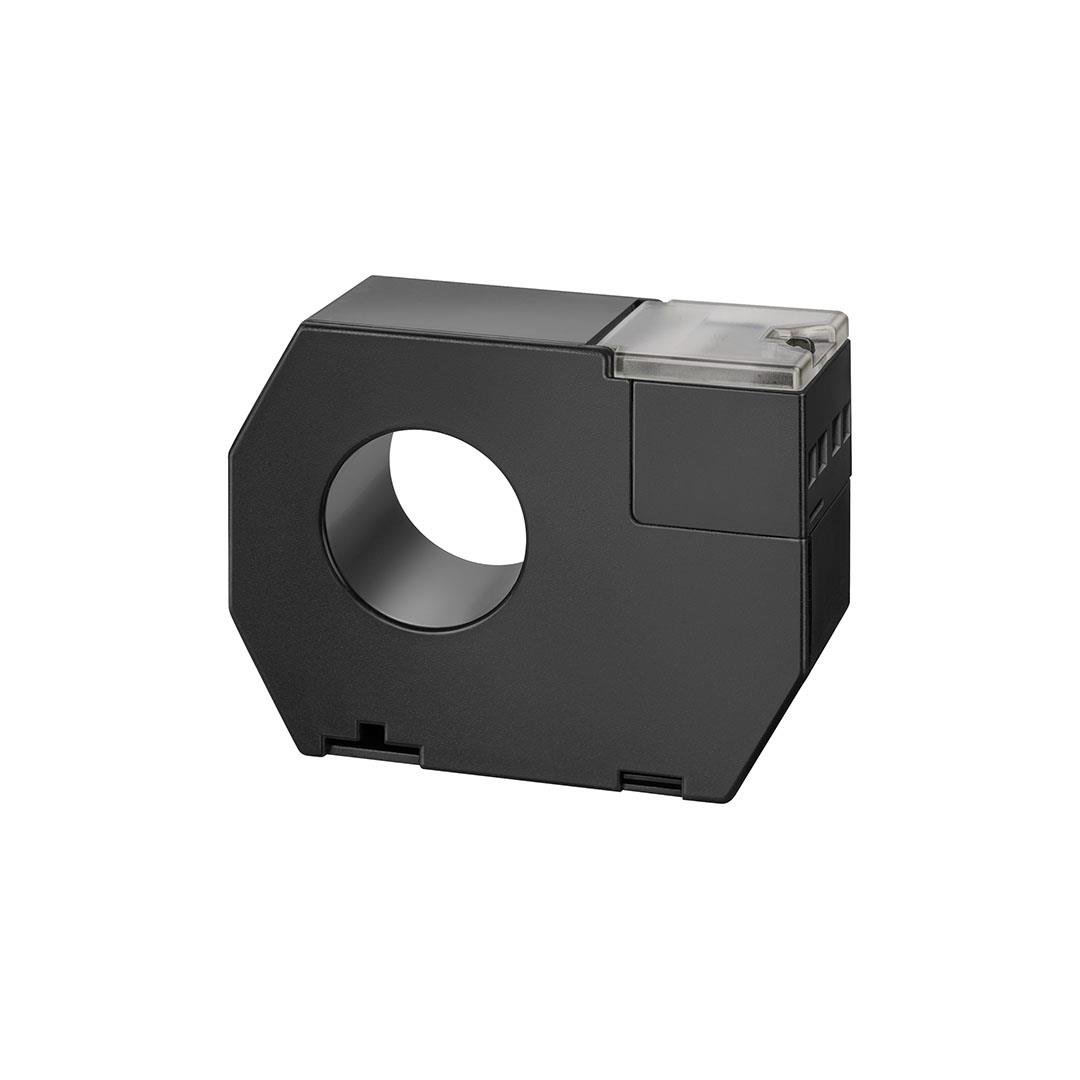

• Kapalı tip toroid trafo: Sabit montaj için kullanılır. Kablo veya bara halkadan geçirilerek bağlanır. Sigma ST110 (110mm çap) ve ST210 (210mm çap) modelleri bu tiptedir.
• Açılabilir tip toroid trafo: Mevcut kablolama sökülemeden kablonun üzerine geçirilir. Retrofit uygulamalarda tercih edilir.
• Kaçak akım toroid trafosu: Kaçak akım rölesiyle entegre çalışan modellerdir. Sigma SAR103LE gibi modeller 30mA hassasiyette çalışır.

Toroid Akım Trafosu Seçimi

Doğru toroid trafo seçiminde iletken sayısı ve kalınlığına göre çap belirlenmelidir. 110mm çap tek kablolu uygulamalar için yeterli olurken, çoklu kablo veya bara geçişlerinde 210mm ve üzeri çap tercih edilmelidir. Hassasiyet sınıfı, koruma amacına göre seçilir; kaçak akım korumasında 30mA, yangın korumasında 300mA eşik değeri standarttır.

Sıkça Sorulan Sorular

Toroid akım trafosu ile standart akım trafosu arasındaki fark nedir?

Standart akım trafosu tek bir iletkendeki akımı ölçer ve ölçüm cihazlarına veri sağlar. Toroid akım trafosu ise tüm faz ve nötr iletkenlerini birlikte sarar, aralarındaki akım farkını (kaçak akımı) algılar. Standart trafo akım ölçümü için, toroid trafo kaçak akım koruması için kullanılır.

Toroid akım trafosu çapı nasıl seçilir?

Çap, halkadan geçirilecek kabloların toplam kesit alanına göre belirlenir. Tek bir NYY kablo için 80-110mm çap yeterlidir. Birden fazla kablo veya bara geçişi gereken uygulamalarda 210mm ve üzeri çap tercih edilmelidir. Kablo ile halka iç yüzeyi arasında en az 10mm boşluk kalmalıdır.

Toroid trafo arızalı olduğunda ne olur?

Toroid trafo arızalandığında kaçak akım rölesi kaçak akımı algılayamaz ve koruma devre dışı kalır. Bu durum elektrik çarpması ve yangın riskini artırır. Periyodik olarak kaçak akım rölesinin test butonu ile sistemin çalıştığı doğrulanmalıdır.
