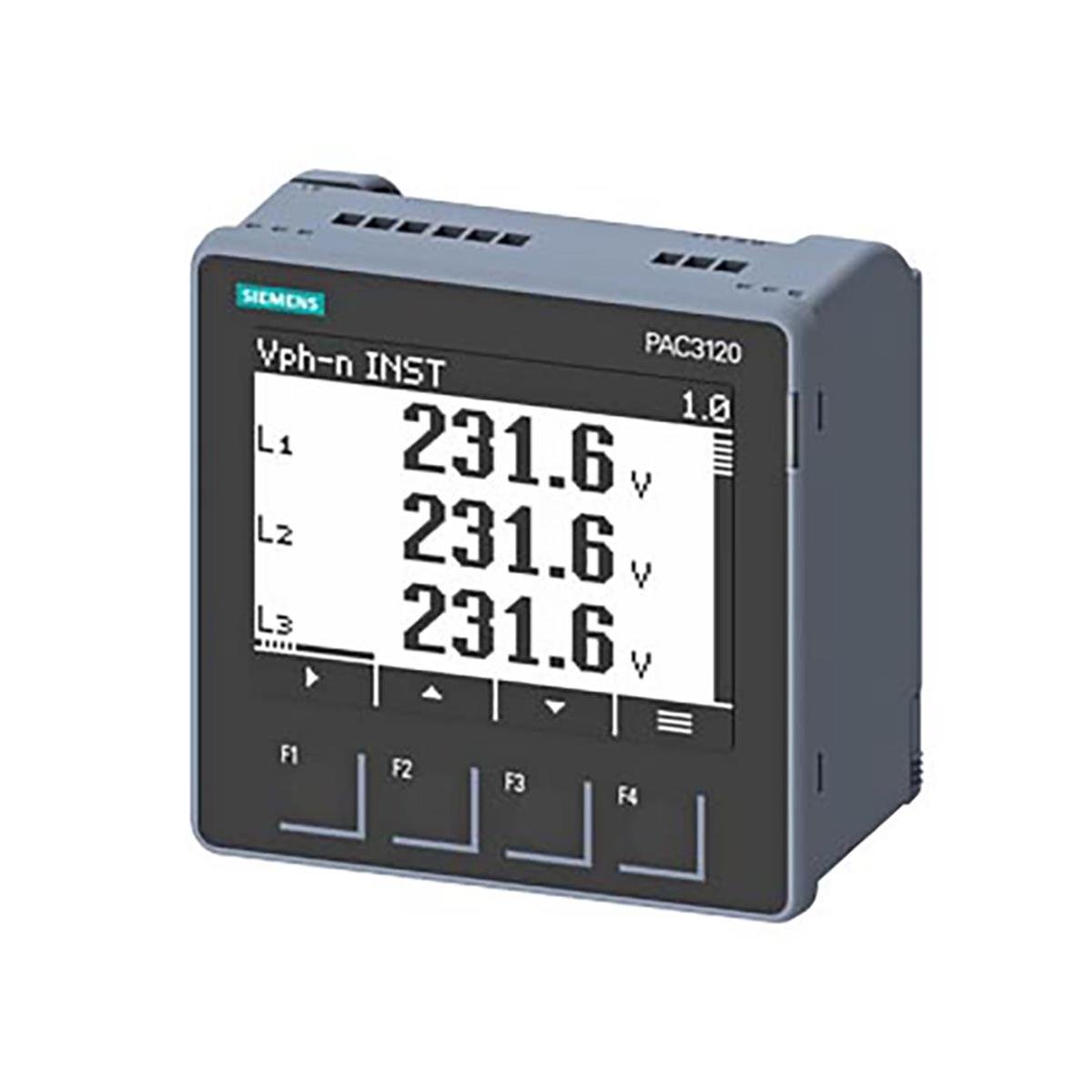

Siemens 7KM3120-0BA01-1DA0, SENTRON PAC3120 serisine ait panel tipi bir enerji ölçüm ve analiz cihazıdır. Endüstriyel tesislerde elektriksel parametrelerin izlenmesi, enerji tüketiminin analiz edilmesi ve sistem verimliliğinin artırılması için kullanılır. Modbus RTU haberleşme desteği sayesinde otomasyon ve SCADA sistemlerine kolayca entegre edilir.
Siemens SENTRON PAC3120 Teknik Özellikleri
Genel Bilgiler
Ürün kodu: 7KM3120-0BA01-1DA0
Seri / model: SENTRON PAC3120
Ürün tipi: Panoya montajlı güç izleme ve ölçüm cihazı
Ekran: Grafik LCD, 128 × 96 piksel
Ön panel ölçüsü: 96 × 96 mm
Pano kesim ölçüsü: 92 × 92 mm
Ölçüm ve Besleme
Anma ölçüm gerilimi: Fazlar arası 690 V AC; faz-nötr 400 V AC
Ölçülebilir faz-nötr gerilimi: 11,5–480 V AC
Ölçülebilir frekans: 45–65 Hz; otomatik frekans algılama
Akım ölçüm girişi: 1 A veya 5 A AC; harici akım trafosu ile kullanım
Yardımcı besleme: 100–250 V AC/DC ±%10
Tipik güç tüketimi: 8 VA (genişleme modülü olmadan)
Ölçüm yöntemi: Gerilim ve akım için gerçek etkin değer (TRMS)
Ölçülen başlıca değerler: Gerilim, akım, frekans, aktif güç ve reaktif güç
Aktif enerji doğruluk sınıfı: IEC 62053-22’ye göre sınıf 0,5
Reaktif enerji doğruluk sınıfı: Sınıf 2
Haberleşme ve Giriş/Çıkışlar
Haberleşme protokolü: Modbus RTU
Veri iletim hızı: 4,8–115,2 kbit/sn
Dijital giriş: 2 adet
Dijital çıkış: 2 adet; anahtarlama veya darbe çıkışı olarak kullanılabilir
Bağlantı tipi: Vidalı klemens
Mekanik ve Ortam Koşulları
Koruma sınıfı: Ön yüz IP65; arka yüz IP20
Çalışma sıcaklığı: −25 °C ile +55 °C
Depolama sıcaklığı: −25 °C ile +70 °C
Boyutlar (G × Y × D): 96 × 96 × 56 mm
Montaj derinliği: 51 mm
Montaj şekli: Dikey pano montajı
